達泰plc無線通信模塊可以與西門子、三菱等PLC配套使用，從而實現PLC與PLC之間、PLC與觸摸屏之間、PLC與組態軟件之間的遠程無線通訊功能。另外，plc無線通信模塊也可以直接替代PLC實現I/O及模擬量信號的無線遠程信號還原功能。

達泰plc無線通信模塊自適應接口協議、無需更改網絡參數和原有程序、無需插卡、無運行費用、也不需要其他額外配置，接線即可使用。以下是達泰plc無線通信模塊的使用說明：

一、設備準備

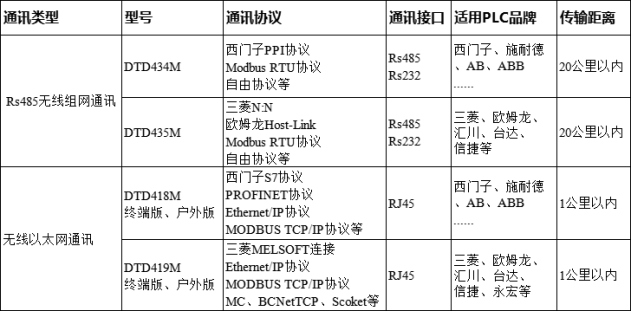

l 選擇模塊：達泰提供的plc無線通信模塊有多種型號，如DTD418M、DTD435M、DTD434M等，它們支持不同的通信協議和接口。根據PLC的型號和通信需求，選擇合適的達泰PLC無線通信模塊。

l 檢查設備：確保無線通信模塊、PLC、觸摸屏或其他相關設備完好無損，并具備所需的接口和配件。

二、接線方式

1、根據模塊的接口類型（如RJ45、RS485/232等），使用相應的通信線將模塊與PLC、觸摸屏等設備連接起來。

例如，對于DTD418M模塊，可以使用RJ45接口的連接線將其與PLC、上位機等設備的RJ45接口相連。下面以組態王和2臺西門子S7-1200為例，介紹組態王與多臺PLC之間使用plc無線通信模塊DTD418M實現Profinet通信的過程。

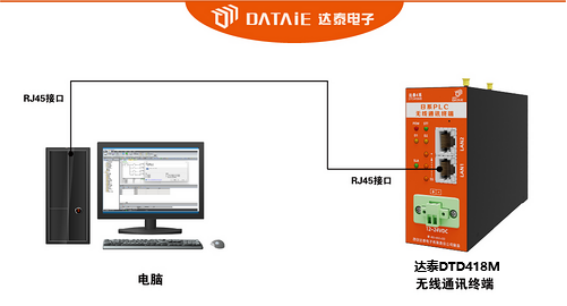

1) 上位機與DTD418M接線

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入上位機的RJ45接口。

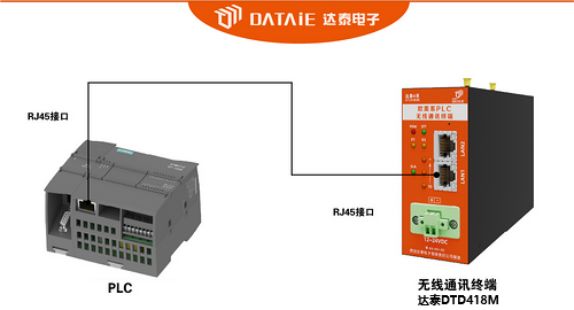

2) PLC與DTD418M接線

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。

2、連接電源：為無線通信模塊接上合適的電源，達泰plc無線通信模塊一般支持 9-24VDC 或 12-24VDC 的直流電源，按照模塊的要求接入正確的電壓，防止因電壓不符而損壞模塊。

三、測試方法

通信測試：檢查無線通信模塊與PLC之間的通信是否正常，可以通過發送測試數據來驗證通信的可靠性和穩定性。

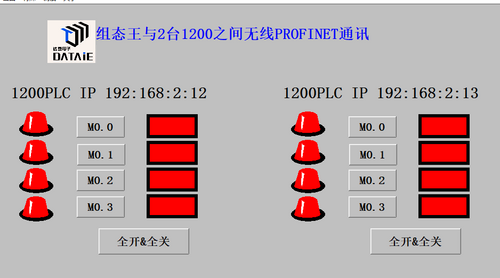

1、用組態王的M點按鈕控制PLC對應的Q點，同時在組態王上監測Q點輸出。

2、給PLC的I點輸入信號，看組態王是否有監測到相應點的信號。

四、注意事項

安全性：確保無線通信過程中的數據安全，避免未經授權的訪問和數據泄露。

穩定性：選擇性能穩定、傳輸距離遠的無線通信模塊，以提高系統的可靠性和穩定性。

兼容性：確保所選的無線通信模塊與PLC、觸摸屏等設備兼容，避免通信沖突或故障。
